额定输入电压: DC110V  工作电压范围: DC77-137.5V  线圈电阻: 4.2±0.336K2  绝缘电阻: 250MQ (500V、常温、相对湿度≤90% ),  工作压力范围: 0.35~ 1.0MPa  额定工作压力: 0.6Mpa  活塞单向运动时间: 1~1.5s  阀缸工作行程: 35±0.5mm  外形尺寸: 269±2mm;77±1mm;126.5±1mm  安装尺寸: 56.5±0.1;56.5±0.1;8-M5,  接口尺寸: G1/4;G1/8
   额定输入电压: DC110V;  工作压力范围: DC77V-137.5V  线圈电阻: 4.2±0.336KQ;  绝缘电阻:≥50MQ  工作压力范围: 0.2-1.0MPa;
   工作电压范围: DC10.2V~21V  额定工作电压: DC12V  电磁线圈电阻: 1 ±0.772 (环境温度为20°C )  线圈得电时间:≤15ms;  工作气压范围:0.3~ 1MPa;  工作寿命:正常工况下不少于30万次
 缸径: φ80mm;φ100mm;  工作行程: 80±2.5mm;100±2.5mm;  工作压力: 0.35~1.0MPa :  工作寿命:正常工况下不少于5万次。  Qg80x 80气缸  外形尺寸: 300.5±1mm ; 99±0.3mm ; 99±0.3mm  安装尺寸: 72±0.15mm; 72±0.15mm ; 176±0,125mm  接口尺寸: ZG3/8  Qg100x 100气缸  外形尺寸: 334±1mm; 120±0.3mm ; 120±0.3mm  安装尺寸: 89±0.1mm; 89±0.1mm; 196±0,1mm  接口尺寸: ZG1/2
FG63x 70阀缸机构

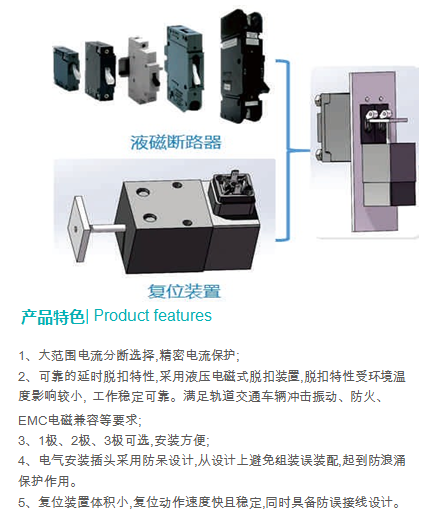

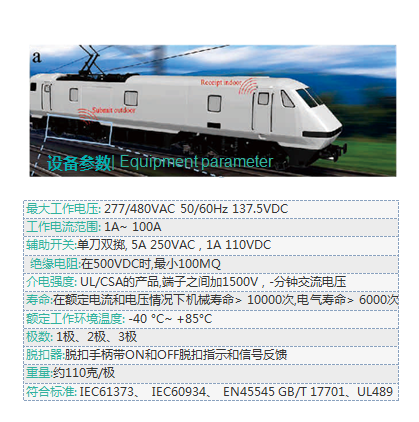

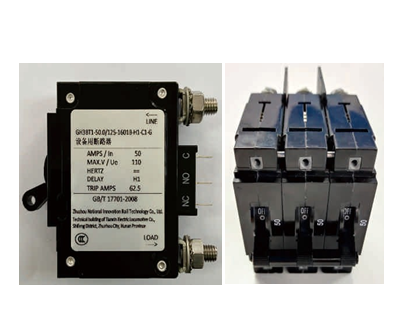

主要参数 | Equipment parameter
主要参数 | Equipment parameter

主要应用| Main applications

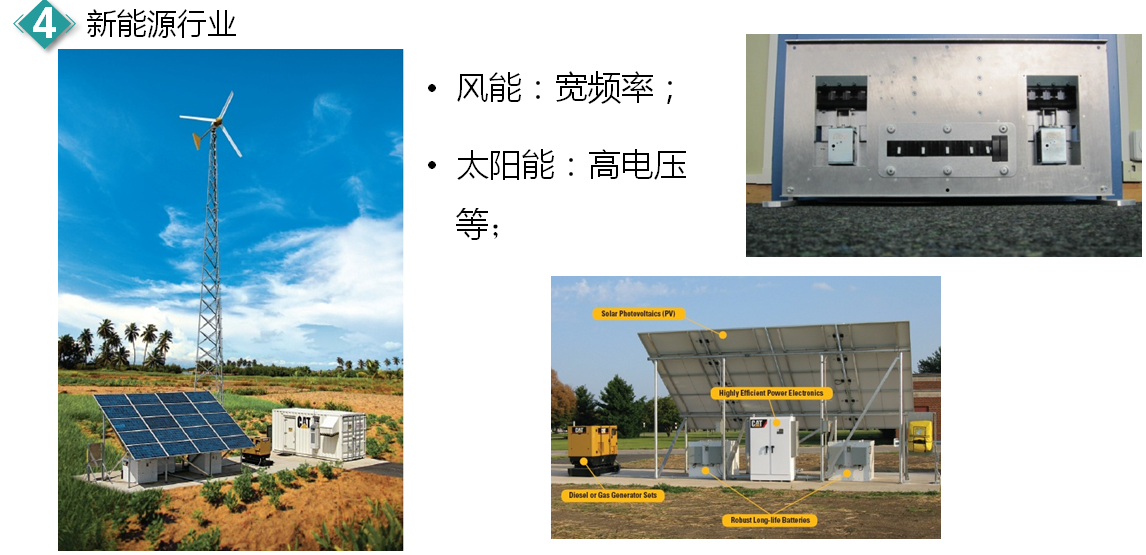

主要应用| Main applications

主要参数 | Equipment parameter
主要应用| Main applications
主要应用| Main applications

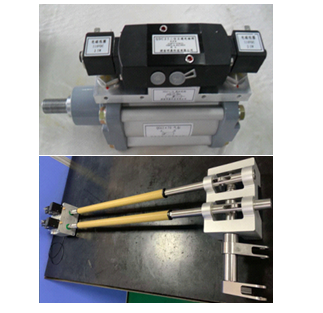

由QDC25电磁阀与QG63x 70气缸组合而成,用于铁路电力机车的主断器的自动接地装置,主要控制接地闸刀的分合。

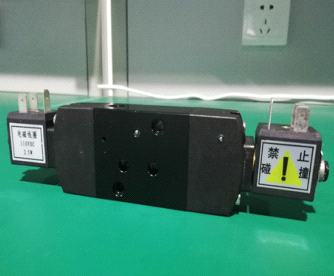

QDC25电磁阀(二位五通)是一种电→气控制转换元件, 一般与气缸配套使用,控制高隔系统闸刀的分合,主要应用于铁路电力机车高隔系统。

QDC23A电磁阀(二位三通)是一种高速电气控制转换元件,主要应用于铁路电力机车真空断路器等开关系统及高速气动控制系统。

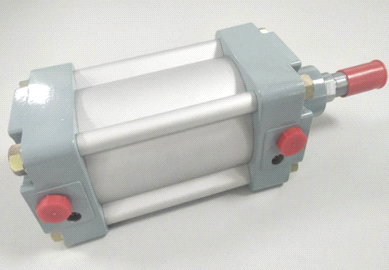

QG80x 80气缸、QG100x 100气缸是一种直线运动的气动执行元件,主要应用与铁路电力机车的高隔系统,一般QDC25电磁阀配套使用,控制高隔系统闸刀的分合。

QG80x80气缸、QG100x100气缸

QDC25电磁阀

QDC23A电磁阀

产品应用情况
